燃气烤箱智能控制系统返回列表

产品简介 :
1.温控精度比传统的液涨式温控系统高，能达到±8℃　以内，控温范围50~260 ℃（可按客人要求）.
2.操作使用方法与传统的液涨式温控系统一样，安装方式也是一样的.
3.可以配合较为安全的氮化硅热面点火器使用
4.电子温控阀使用动作寿命300000次
5.电子控制选择阀寿命10000次

业务一

业务二

产品详情

一. 燃气烤箱智能控制系统的特点
1.温控精度比传统的液涨式温控系统高，能达到±8℃　以内，控温范围50~260 ℃（可按客人要求）.
2.操作使用方法与传统的液涨式温控系统一样，安装方式也是一样的.
3.可以配合较为安全的氮化硅热面点火器使用
4.电子温控阀使用动作寿命300000次
5.电子控制选择阀寿命10000次
6.探温针使用NTC或PT100,反应速度快
7.此套系统使用成本低，远远低于双金属片控制阀，且此套系统可以代替双金属片控制阀；
　解决了配件仅有异国采购的瓶颈，缩短系统的采购周期

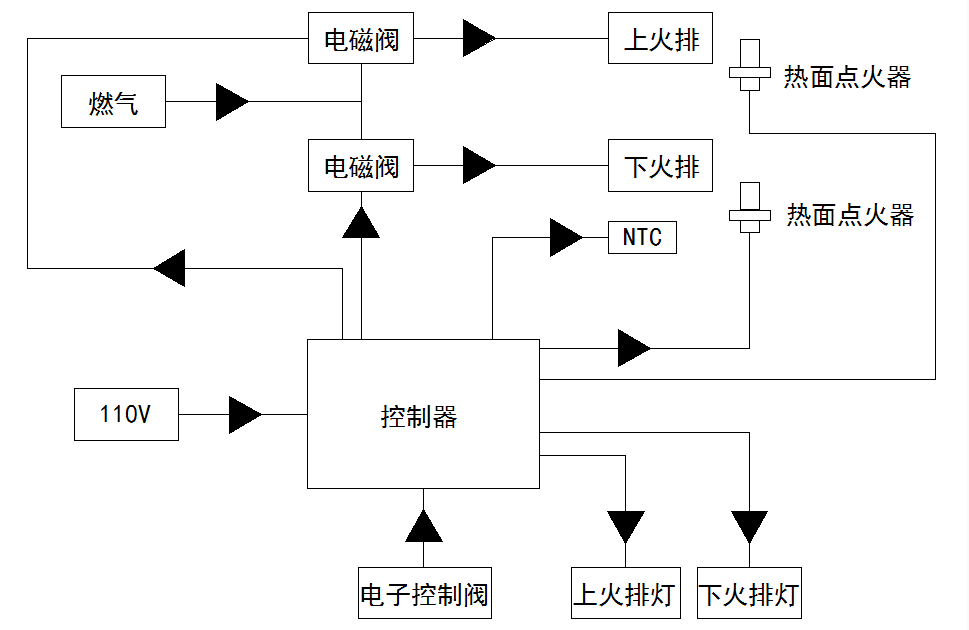

二、燃气烤箱电子控温系统结构方块图

三、燃气烤箱电子控温系统结构接线图.

四.重要零配件介绍

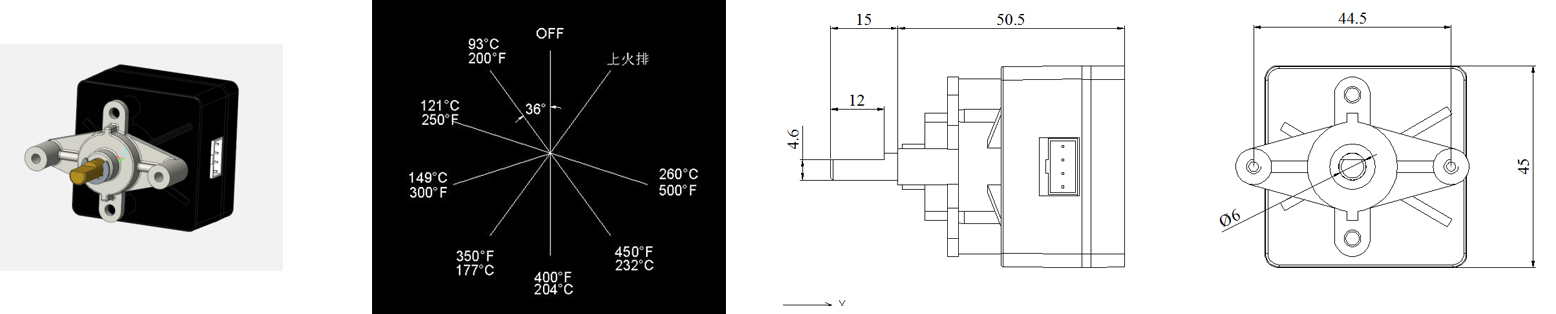

1.电子控制阀
1. 逆时针旋转调节为下火排，可以选择温控档位；
2.顺时针旋转为上火排档；
3.在关闭档下必须要下压旋钮才可以旋转。
4.控温范围50~260 ℃

2.电子控制器
1.输入电压110V 60HZ
2.热面点火器输出电压110V
3.指标灯输出电压110V
4.电子温控阀输出电压5V
5.使用环境温度:-20~80 ℃

3.电子温控阀
1.输入电压5V;
2.动作电流：500mA左右
2.动作寿命300000次；
3.使用环境温度：-20~100 ℃
4.进出口螺纹：5/8”-18UNF

氮化硅高温热面点火器：
①.输入电压110V,通电17s左右，点火器表面温度达1200℃。
②额定电流（有两种选择）：2.0~2.4A；1.67~2.1A。
③标称功率：280W；230W。
④优势：功率没有衰减，强度好，不易断。弱势：加热电流变化由高至低，无法与目前市场上的主流机型（双金属片式温控阀）相互替代，必须配合专用电路板使用。

5.操作说明.
1.旋钮处于关闭状态时，下压顺时针一档，侧打开上火排燃烧器，在打开过程中，先启动上火排的热面点火器，待热面点火器发热正常后，电子控制器再送电给电磁阀，给上火排提供燃气。
2.旋钮处于关闭状态时，下压逆时针选择温度对应档，电子控制器会跟据选择档位作为目标温度，若是烤箱的实际温度低于目标温度，侧打开下火排（启动过程与上火排原理一样）。反之，烤箱的实际温度高于目标温度时，侧关闭下火排，但此时下火排的热面点火器还是正常工作的，逆时针选择的每一个档位热面点火器都会打开，只有在ＯＦＦ档时，才会关闭。
